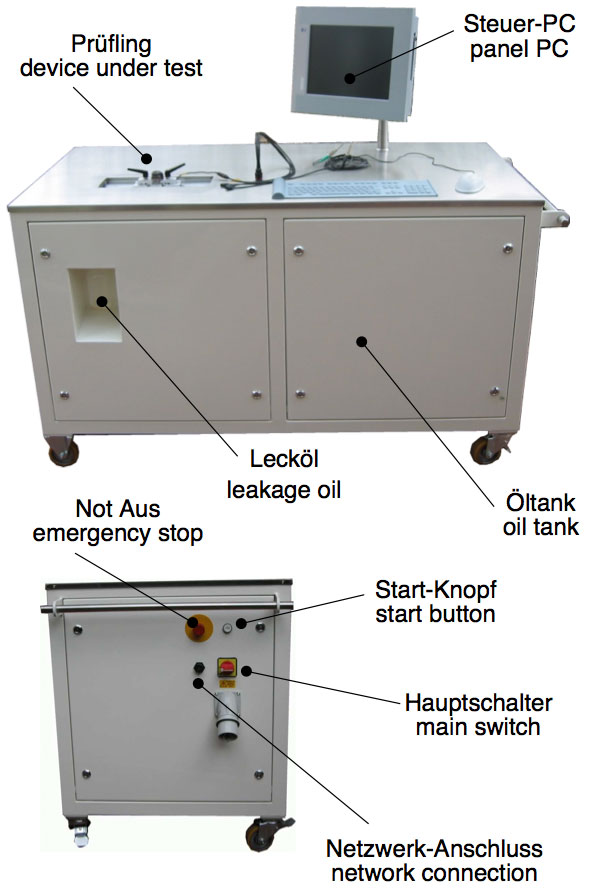

Servoventil­tester

Der Servoventiltester wird zur Vermessung von statischen und dynamischen Eigenschaften mechanisch- sowie elektrohydraulischer Servoventile verwendet. Hierbei wird der Frequenzgang vom Sollwert zum Volumenstrom sowie die Volumenstrom-Signalfunktion und die Druck-Signalfunktion gemessen. Alle Messungen können in einem weiten Temperaturbereich erfolgen. Die Bestimmung des dynamischen Volumenstroms erfolgt durch einen leichten, reibungsarmen Messkolben, mit dem sich die Geschwindigkeit und damit der Volumenstrom bestimmen lässt. Die Frequenzgangmessung arbeitet mit einem Korrelationsverfahren, das besonders robust gegen Signalstörungen und Nichtlinearitäten des Ausgangssignals ist. Die Messung kann in einem Bereich von 5 Hz bis 500 Hz durchgeführt werden. Aus den Messungen der Signalfunktionen lassen sich unter anderem Hysterese, Threshold, Symmetrie, Linearität und Leckage bestimmen.

Alle Prüfabläufe sind vorkonfiguriert und laufen inklusive der Messdatendokumentation und Auswertung vollautomatisch ab und werden über einen PC bedient und gesteuert. Der gesamte Prüfstand ist transportabel.
