Bewertung der Ventileigenschaften von Hydraulikventilen
Ventildynamikprüfstand
Produktdetails:
Prüfstand für die Bewertung der Ventileigenschaften von Hydraulikventilen.

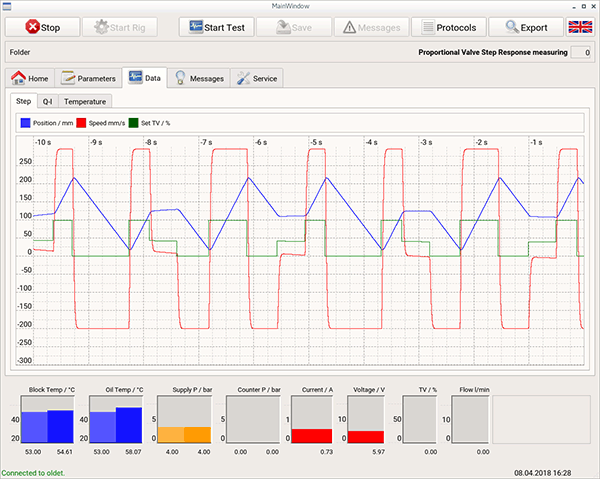

Für die Bewertung der Ventileigenschaften von Hydraulikventilen werden unter anderem die Sprungantwort und die Volumenstromsignalfunktion benötigt. Der hier beschriebenen Prüfstand wurde für diese Untersuchungen gebaut. Da die Bewegung des Ventilschiebers über eine zerstörungsfreie Messung in der Regel nicht zugänglich ist, wird die relevante Größe Schieberposition über die dynamische Messung des Volumenstroms ermittelt. Als besonders geeignet hierfür, hat sich die Geschwindigkeitsmessung an einem leichten Messkolben erwiesen. Für die Q/I-Kennlinien wird ein integrierter VSE-Volumenstrommesser eingesetzt.

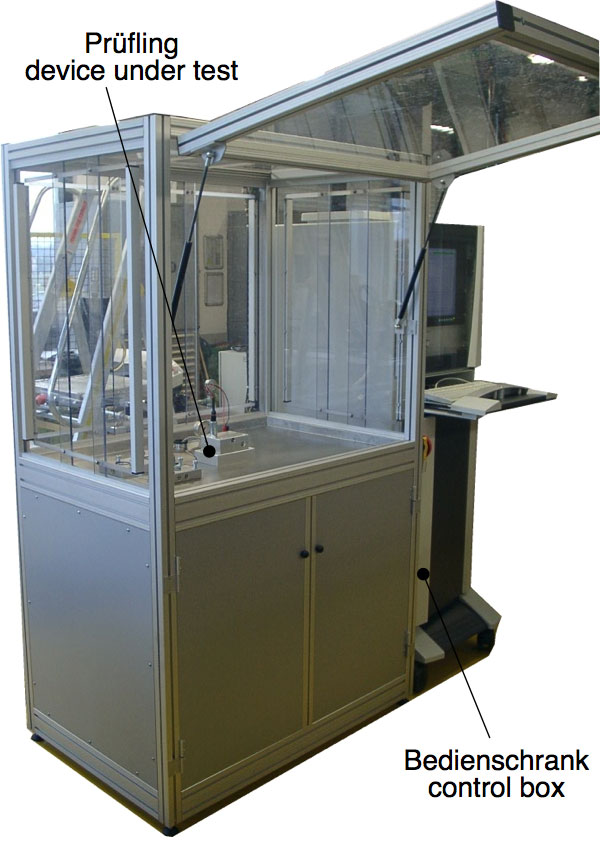

Der Prüfstand verfügt über ein eigenes Hydraulikaggregat, die entsprechende Sensorik und Messdatenerfassung mittels Industrie-PC, einen Bedien-PC sowie die notwendige Software. Der Prüfablauf sowie die Erstellung des Ergebnisprotokolls geschieht automatisch. Die Prüflinge werden manuell gewechselt.
Prüflingansteuerung
Technische Daten:
| Abmaße: | B = 1200 mm L = 700 mm H = 2000 mm |
|---|---|
| Volumenstrom: | 20 l/min |
| Dynamik der Volumenstrommessung: | 1 ms |
| Tankvolumen: | 60 l |
| Druckversorgung: | 16 bar |
| Gewicht: | 500 kg |
| Eingangsspannung: | 400 V / 16 A |
